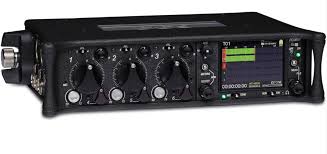

SOUND DEVICES 633
Le 633 est un mélangeur compact à 6 entrées, intégrant un enregistreur 10 Pistes doté de la technologie PowerSafe. Six entrées Analogiques avec enregistrement sur carte SD et Compact Flash. Le 633 est destiné aux Professionnels ayant besoin d'un outil portable, passe-partout et sans compromis, avec capacité de mélange et d'enregistrement de haute qualité.
Le 633 est doté de 3 entrées Micro/Ligne sur connectique XLR, avec alimentation fantôme, filtre passe-haut, limiteur, ainsi que panoramique variable. 3 entrées supplémentaires en niveau Ligne, sur connecteurs TA3 (mini-XLR) apportent un supplément de souplesse pour des configurations plus complexes. Toutes les entrées sont assignables vers les six (6) Bus de sortie, Droite/Gauche ainsi que Aux 1/2/3/4.
Les 6 entrées, ainsi que les Bus D/G et AUX 1/2 peuvent être enregistrés sur des pistes discrètes (individuelles). Le 633 permet l'enregistrement de 10 pistes en 24-bit, 48 KHz, BWF (fichiers WAV, non compressés), et pouvant aller jusque 96KHz et 192KHz en 6 pistes, sur médias SD et/ou Compact Flash. Les deux supports peuvent soit enregistrer le même programme, soit servir de "sécurité", soit encore combiner l'enregistrement de fichiers WAV et MP3.
Fournie avec :
sacoche de transport Sachtler SN 607 et carte CF 64GB sandisk
3 câbles TA3-F vers XLR-F
1 lecteur de carte en USB 3.0
Alimentation sur piles AA - LR6 (non fournies) ou batteries type NP-F Sony disponible en location.
description technique
Entrées analogiques :
Réponse en fréquence : 10 Hz à 40 kHz ± 0,5 dB, -3 dB à 65 kHz (192 kHz référence au taux d'échantillonnage de 1 kHz)
THD + bruit : 0 0,09% max (1 kHz, 22 Hz-22 kHz BW, fader à 0, 0 dBu)
Bruit d'entrée équivalent : -126 DBu (-128 dBV) maximum. (22 Hz - 22 kHz de bande passante, filtre plat, assiette contrôle pleinement)
Types d'entrées :
Micro XLR: actif équilibré pour une utilisation avec ? 600 ohms micros, 4k ohms réelle; 12V ou alimentation fantôme 48V, 10 mA max
XLR AES: AES3 ou AES42 (10 V puissance), SRC
XLR Ligne: actif équilibré pour une utilisation avec ? 2k ohms sorties, 10k ohms réelle
TA3 ligne: actif équilibré pour une utilisation avec ? 2k ohms sorties, 10k ohms réelle
RTN (3,5 mm): stéréo asymétrique pour une utilisation avec ? 2k ohms sorties, 30k ohms réelle
Niveau d'entrée maximum :
Micro XLR: 0 dBu (0 0,78 Vrms)
XLR Ligne: +40 dBu (80 Vrms)
RTN (3, 5 mm): 24 dBu (12 0,4 Vrms)
Gain maximal :
Mic-In-à Line-Out: 91 dB
Mic-In-à Aux-Out, -10 Out: 77 dB
Line-In-à Line-Out: 39 dB
Filtres passe-haut: Sweepable 80 Hz à 240 Hz, 12 dB / oct à 80 Hz, 6 dB / octave à 240 Hz
Microphone Mise sous tension (chaque sélection d'entrée analogique):
12 V Phantom: à travers 680 résistances ohms, 10 mA par micro disponible
48 V Phantom: 0,8 à 6 k résistances, 10 mA par micro disponible
Limiteurs d'entrées analogiques (entrées 1-3):
Affecte la sortie des préamplis micro que ('Coupez' étape) · 16 dBu seuil (fixe)
20:01 rapport limiter
1 mS temps d'attaque
500 ms Durée
Limiteurs d'entrée numériques (entrées 1-6):
Post-fader
6 dBu à +18 dBu seuil (réglable) · 20h01 ratio limitant
1 mS temps d'attaque
500 ms Durée
Entrées numériques: AES42 : Mode AES42 1, fournit +10 V numérique Phantom Power
Sorties analogiques :
XLR ligne: Actif équilibré pour une utilisation avec ? 600 entrées ohms
XLR -10: Actif équilibré pour une utilisation avec des entrées ? 10k ohms
Micro XLR: Symétrique active pour une utilisation avec ? 600 entrées ohms
TA3 actif équilibré Mic / Line: broche 2 et 3 entraîné, pour une utilisation avec ? entrées 3k ohms · X3, X4 (3 .5 mm): asymétrique, stéréo, pour une utilisation avec ? entrées 6k ohms
Casque (1/4 "): asymétrique, stéréo, pour une utilisation avec 8-2k casque ohms
Impédance de sortie (ohms réelle):
XLR TA3 et sorties symétriques: 100 ohms à réglage ligne, 3 0,2 k ohms à réglage -10, 150 ohms à réglage Mic
TA3 Outs équilibrés: 1k ohms avec les réglages Mic et Line · X3, X4 (3 .5 mm): 100 ohms
Casques (1/4 "): 100 ohms
Ecrêtage de sortie de niveau ligne (1% THD): 20 dBu minimum de 10k charge
Niveau de sortie maximum :
Ligne: 20 dBu (7.8 Vrms)
-10: +6 DBu (1,5 Vrms)
Mic: -20 dBu (0,078 V eff)
Aux 3/4: 6 dBu (1,5 Vrms)
Limiteurs de sortie :
Affecte les sorties du mélangeur
Seuil sélectionnable de +4 dBu à +18 dBu, pas de 1 dB · 20:01 rapport limiter
1 mS temps d'attaque
500 ms Durée
Gain maximum - typique (Trim, Fader, Master, Téléphones, RTN pleinement):
Niveau d'entrée MIC :
Outs Master (XLR) @ LINE : 91 dB
Outs Master (XLR) @ -10 : 77 dB
Outs Master (XLR) @ MIC : 51 dB
X3, X4 Outs (3, 5 mm) : 77 dB
Casque (1/4 ") : 107 dB
LINE Niveau d'entrée :
Outs Master (XLR) @ LINE : 51 dB
Outs Master (XLR) @ -10 : 37 dB
Outs Master (XLR) @ MIC : 11 dB
X3, X4 Outs (3, 5 mm) : 37 dB
Casque (1/4 ") : 67 dB
Sorties numériques / Enregistreur:
AES3 sortie
Transformateur équilibrée AES Out A, B sur XLR
110 ohms, 2 V pp, AES et S / PDIF compatible avec l'adaptateur RCA
Fréquence d'échantillonnage :
44,1 kHz
47,952 kHz
48 kHz
48,048 kHz
88,2 kHz
96 kHz
192 kHz
A / D :
24 bits
A / D Dynamic Range :
114 dB, pondéré A, typique
Enregistrement du type de stockage :
SD, SDXC, SDHC Card
FAT32 ou exFAT formaté, seront formater le support de bord
CompactFlash (CF)
FAT32 pour CF et SD <32 Go, exFAT pour les cartes SD> 32 Go, formate les cartes mémoire en unité
Type de fichier :
Enregistrement: WAV (format de fichier Broadcast Wave), polyphonique ou MP3
Lecture: WAV (format de fichier Broadcast Wave), polyphonique ou MP3
Timecode et Sync :
Modes pris en charge: off, Rec Run, Run Free, Run 24h, externe
Cadences: 23.976, 24, 25, 29.97DF, 29.97ND, 30DF, 30ND
Précision: générateur ambiante, de 0,2 ppm (0,5 cadre en 24 h)
Time Code d'entrée: 20k ohms d'impédance, 0,3 V - 3,0 V pp (-17 dBu - 3 dBu)
Temps Sortie Code: impédance 1k ohms, 3.0V pp (+12 dBu)
Sample / Timecode Précision :
± 0,2 ppm (0,5 images par 24 heures)
Puissance :
Externe: 10-18 V sur le verrouillage de connecteur Hirose 4 broches, broche 4 = (+), la broche 1 = (-).
Amovible x 2: 7.2 V Sony de type L (nominal) Li-ion, opérationnelle de 6,5 à 8,5 V,
Interne: accepte 6 (LR6) de type AA, 1,2-1,6 V nominal (NiMH rechargeable compatible)
Fonctionnement: -20 ° C à 60 ° C, humidité relative de 0 à 90%; (Sans condensation)
Stockage: -40 ° C à 85 ° C
Dimensions et poids :
Dimensions: 6 cm x 24 cm x 14 cm (H x L x P)
Poids: 1,1 kg (Sans emballage, sans les piles)
